Scénarios de Déploiement de Câblage 10G, 40G et 100G à l'Aide du Panneau d'Adaptateur de Fib
- Léna Mercier
- 30 mars 2017
- 2 min de lecture
L'augmentation des données utilisées, les grandes demandes de données, les changements de vidéo, de réseautage social et de réseau tels que la virtualisation, la consolidation et le Fibre Channel sur Ethernet (FCoE) renforcent tous le besoin de débits de données de 40G et 100G. Ainsi, pour les utilisateurs du réseau 10G, leur système 10G d'aujourd'hui devrait être soigneusement conçu pour supporter le réseau 40G et 100G à l'avenir. Cet article illustrera quelques exemples de Déploiement Ethernet de 10G, 40G et 100G à l'aide des câbles de fibre optique MTP/MPO et des panneaux d'adaptateur de fibre optique.
Scénario de Déploiement de Câblage 10G
L'image suivante montre un scénario commun pour le déploiement de 10G dans les centres de données. En utilisant un câble harness à la transition de l'interface MPO sur le trunk au LC discret, c’est une méthode de connexion à l'équipement 10G. Le trunk MPO à 12 fibres se branche à l'arrière du panneau d'adaptateur MPO dans le boîtier à fibre optique. Pour l'équipement 10G, la transition vers les connecteurs discrets s'effectue à l'aide d'un assemblage de câble de câblage de MPO-LC qui se branche à l'avant du panneau d'adaptateur MPO comme indiqué.
Scénario de Déploiement de Câblage 40G

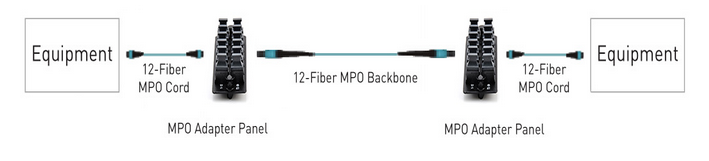

Pour l'exemple de scénario de déploiement de câblage 10G, la mise à jour vers 40G nécessite le remplacement de l'assemblage de câbles harness par un câble MPO. Comme le montre dans la figure 2, chaque canal 40G a besoin d’un câble trunk MPO à 12 fibres et un câble MPO à 12 fibres à chaque extrémité du panneau d'adaptateur à l'équipement actif.
Scénario de Déploiement de Câblage 100G
Comme le montre dans la figure 3, le scénario de déploiement de câblage 40G peut être facilement mis à nouveau vers 100G en ajoutant un câble trunk MPO à 12 fibres et en remplaçant le câble MPO à 12 fibres avec un connecteur MPO à 24 fibres à une extrémité et deux connecteurs MPO à 12 fibres à l'autre extrémité.
Résumé
Les exemples présentés ici ont été sélectionnés car ils fournissent les mises à jour faciles et courants. Les panneaux d'adaptateur à fibre optique sont très utiles dans le déploiement de câblage 10G, 40G et 100G.
